FISCHER产品-DS34系列介绍 PRODUCT

DS34系列介绍
产品大类	压力传感器（Differential pressure measuring and switching device）
参数
	可调范围
	公称压力
	压力连接
	开关类型
	电气连接

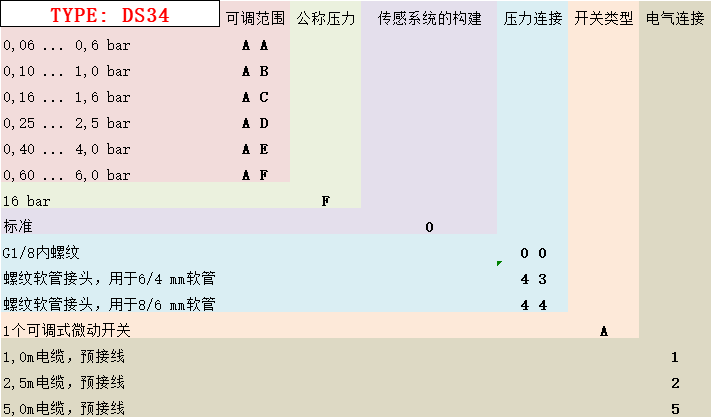

型号解析：

DS34系列选型问题：

1.         可调范围？

0,06 ... 0,6 bar    A A

0,10 ... 1,0 bar    A B

0,16 ... 1,6 bar    A C

0,25 ... 2,5 bar    A D

0,40 ... 4,0 bar    A E

0,60 ... 6,0 bar    A F



2.         公称压力？

16 bar    F



3.         传感系统的构建？

标准    0



4.         压力连接？

G1/8内螺纹    0 0

螺纹软管接头，用于6/4 mm软管    4 3

螺纹软管接头，用于8/6 mm软管    4 4



5.         开关类型？

1个可调式微动开关    A



6.         电气连接?

1,0m电缆，预接线1    1

2,5m电缆，预接线    2

5,0m电缆，预接线    5



常见型号：
德国Fischer系列DS34压力传感器DS34AAF000A1 德国Fischer系列DS34压力传感器DS34ABF000A2 德国Fischer系列DS34压力传感器DS34AEF000A5 德国Fischer系列DS34压力传感器DS34AFF000A1

资料链接：

http://www.alvi.com.au/wp-content/product-pdf/DB_GB_DS34.pdf

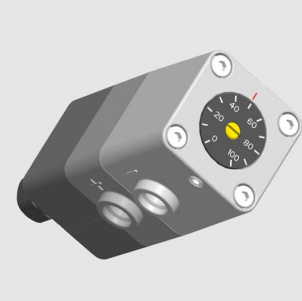

图片：
