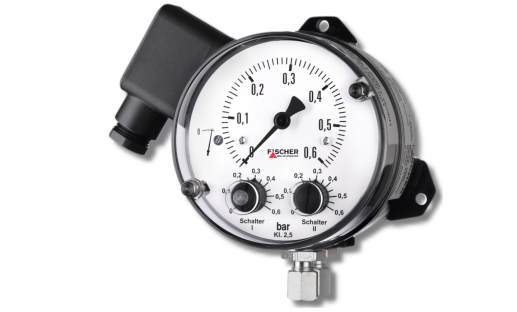

FISCHER产品介绍
| DS21系列介绍 |
|
| 产品大类 | 压力表 |
| 参数 |
|
|
|
测量范围 |
|
|
适用范围 |
|
|
压力室(Pressure chamber ) |
|
|
过程连接 |
|
|
开关量输出 |
|
|
电气连接 |
|
|
外壳防护等级 |
|
|
安装 |

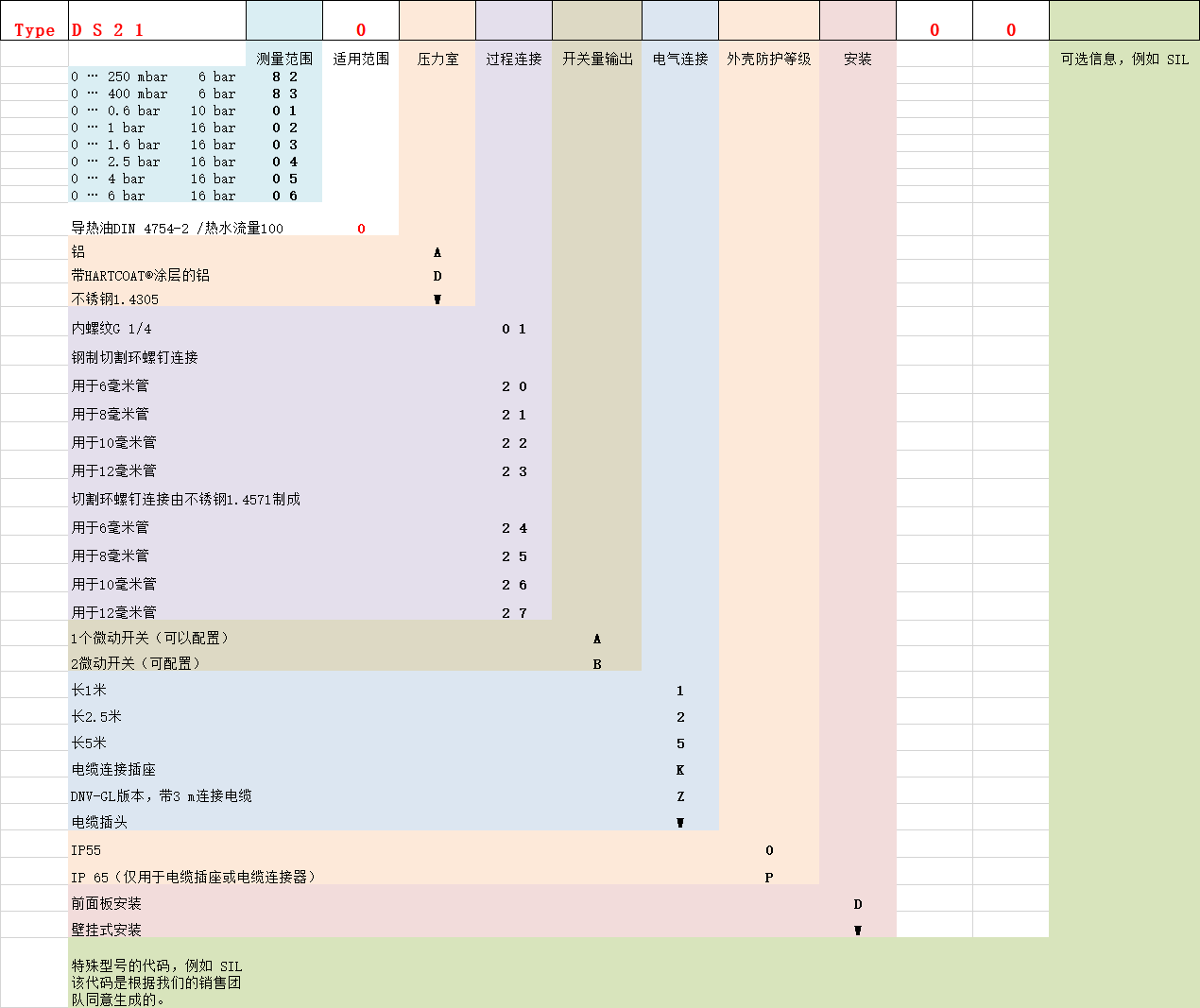

| 型号解析： | |
|
|
DS21系列选型问题：
1. 测量范围是多少？
0 … 250 mbar 6 bar 8 2
0 … 400 mbar 6 bar 8 3
0 … 0.6 bar 10 bar 0 1
0 … 1 bar 16 bar 0 2
0 … 1.6 bar 16 bar 0 3
0 … 2.5 bar 16 bar 0 4
0 … 4 bar 16 bar 0 5
0 … 6 bar 16 bar 0 6
2. 适用范围？
导热油DIN 4754-2 /热水流量100 选0
3. 压力室？
铝 A
带HARTCOAT®涂层的铝 D
不锈钢1.4305 W
4. 过程连接？
内螺纹G 1/4 0 1
钢制切割环螺钉连接
用于6毫米管 2 0
用于8毫米管 2 1
用于10毫米管 2 2
用于12毫米管 2 3
切割环螺钉连接由不锈钢1.4571制成
用于6毫米管 2 4
用于8毫米管 2 5
用于10毫米管 2 6
用于12毫米管 2 7
5. 开关量输出多少？
1个微动开关（可以配置） 选A
2微动开关（可配置） 选B
6. 电气连接?
长1米 1
长2.5米 2
长5米 5
电缆连接插座 K
DNV-GL版本，带3 m连接电缆 Z
电缆插头 W
7. 7.外壳防护等级?
IP55 0
IP 65（仅用于电缆插座或电缆连接器） P
8. 安装?
前面板安装 D
壁挂式安装 W
9. 可选信息，例如 SIL
特殊型号的代码，例如 SIL.该代码是根据我们的销售团队同意生成的。
| 常见型号： | |
| 德国Fischer系列DS21压力传感器DS21830A22BK0W00
德国Fischer系列DS21压力传感器DS2103DW01AKPW0H 德国Fischer系列DS21压力传感器DS21020A22BK0W00 德国Fischer系列DS21压力传感器DS21010A21B50000 |
|
资料链接：
https://www.istec.com/wp-content/uploads/2013/08/fischer_ds21_instruction_manual.pdf
