FISCHER产品-DE46系列介绍 PRODUCT

DE46系列介绍
产品大类	变送器（Transmitter）
参数
	测量范围
	压力连接
	电气输出信号
	工作电压
	测量单位
	测量值显示/接触元件
	电气连接
	安装方式

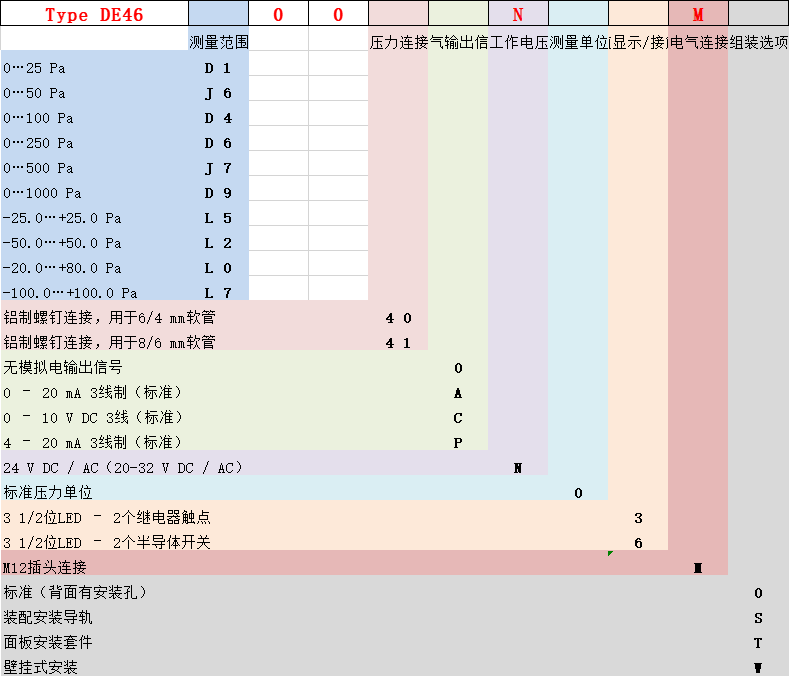

型号解析：

DE46系列选型问题：

1.         压力范围I多少？

0…25 Pa    D 1

0…50 Pa    J 6

0…100 Pa    D 4

0…250 Pa    D 6

0…500 Pa    J 7

0…1000 Pa    D 9

-25.0…+25.0 Pa    L 5

-50.0…+50.0 Pa    L 2

-20.0…+80.0 Pa    L 0

-100.0…+100.0 Pa    L 7



2.         压力连接？

铝制螺钉连接，用于6/4 mm软管    4 0

铝制螺钉连接，用于8/6 mm软管    4 1



3.         电气输出信号？

无信号输出    0

电流输出：0-20 mA线性3线    A

电压输出：0-10 V DC线性3线    C

电流输出：4-20 mA线性3线    P



4.         工作电压？

24 V DC / AC（20-32 V DC / AC）    N



5.         测量单位？

标准压力单位    0



5.         测量值显示/接触元件？

3½位LED显示屏； 2个继电器触点    3

3½位LED显示屏； 2个半导体开关    6



6.         电气连接？

M12插头连接    M



7.         安装方式？

标准（背面有安装孔）    0

装配安装导轨    S

面板安装套件    T

壁挂式安装    W



常见型号：
德国Fischer系列DE46压力传感器DE46L50041PN03M0 德国Fischer系列DE46压力传感器DE46L50041PN03M0 德国Fischer系列DE46差压变送器DE46L70041PNW6MWR0507 德国Fischer系列DE46压力传感器DE46990040PNY3MWD0515

资料链接：

https://www.istec.com/wp-content/uploads/2017/07/fischer-DE46-product-sheet.pdf



图片：
