FISCHER产品介绍
| DE44系列介绍 |
|
| 产品大类 | 压力测试单元（Differential Pressure Transmitter） |
| 参数 |
|
|
|
压力范围I |
|
|
压力范围II |
|
|
压力连接 |
|
|
信号输出（仅压力端口I） |
|
|
电源电压 |
|
|
显示和限位开关输出 |
|
|
电气连接 |
|
|
安装方式 |

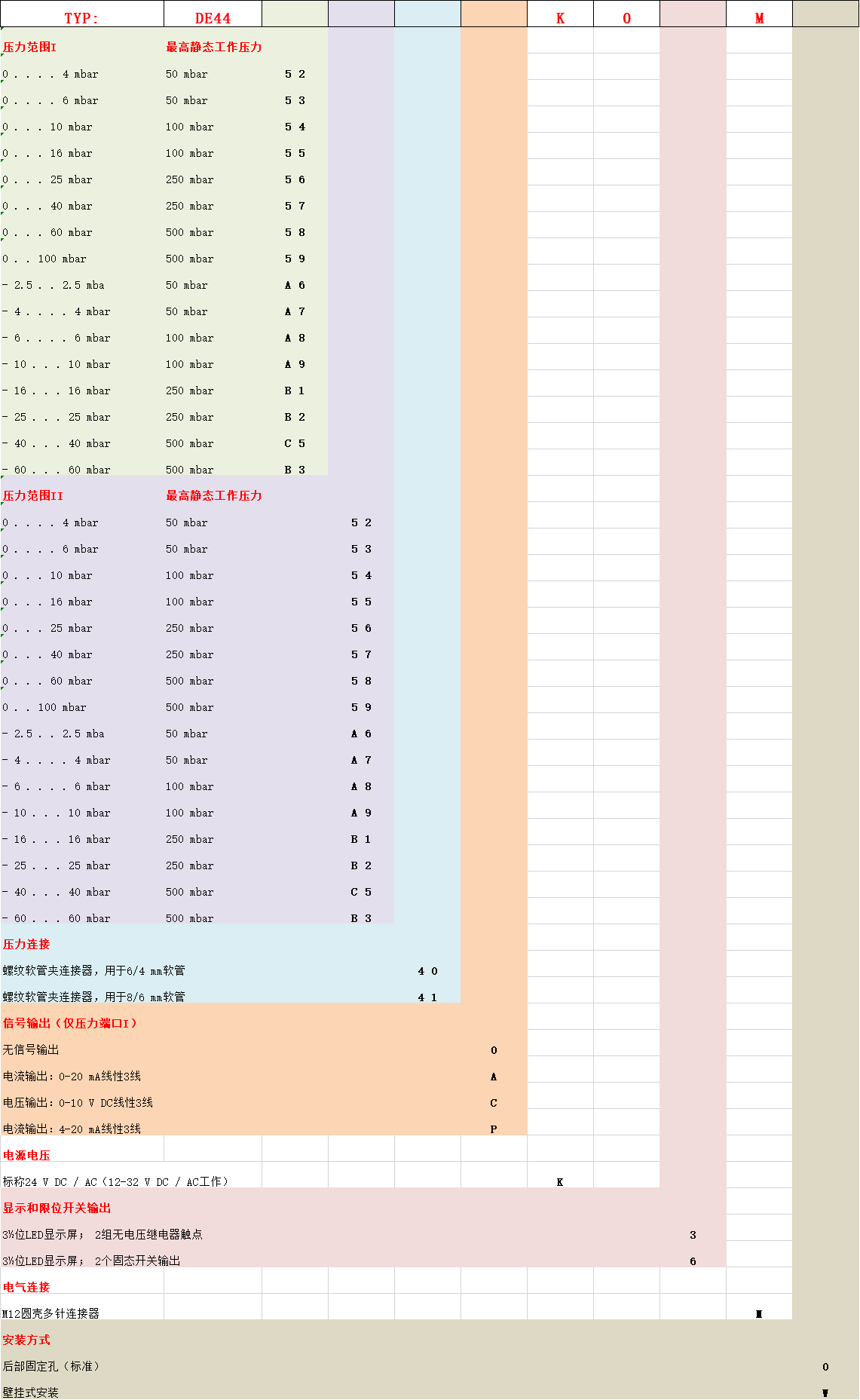

| 型号解析： | |
|
|
DE44系列选型问题：
1. 压力范围I多少？
0 . . . . 4 mbar 50 mbar 5 2
0 . . . . 6 mbar 50 mbar 5 3
0 . . . 10 mbar 100 mbar 5 4
0 . . . 16 mbar 100 mbar 5 5
0 . . . 25 mbar 250 mbar 5 6
0 . . . 40 mbar 250 mbar 5 7
0 . . . 60 mbar 500 mbar 5 8
0 . . 100 mbar 500 mbar 5 9
- 2.5 . . 2.5 mba 50 mbar A 6
- 4 . . . . 4 mbar 50 mbar A 7
- 6 . . . . 6 mbar 100 mbar A 8
- 10 . . . 10 mbar 100 mbar A 9
- 16 . . . 16 mbar 250 mbar B 1
- 25 . . . 25 mbar 250 mbar B 2
- 40 . . . 40 mbar 500 mbar C 5
- 60 . . . 60 mbar 500 mbar B 3
2. 压力范围II多少？
0 . . . . 4 mbar 50 mbar 5 2
0 . . . . 6 mbar 50 mbar 5 3
0 . . . 10 mbar 100 mbar 5 4
0 . . . 16 mbar 100 mbar 5 5
0 . . . 25 mbar 250 mbar 5 6
0 . . . 40 mbar 250 mbar 5 7
0 . . . 60 mbar 500 mbar 5 8
0 . . 100 mbar 500 mbar 5 9
- 2.5 . . 2.5 mba 50 mbar A 6
- 4 . . . . 4 mbar 50 mbar A 7
- 6 . . . . 6 mbar 100 mbar A 8
- 10 . . . 10 mbar 100 mbar A 9
- 16 . . . 16 mbar 250 mbar B 1
- 25 . . . 25 mbar 250 mbar B 2
- 40 . . . 40 mbar 500 mbar C 5
- 60 . . . 60 mbar 500 mbar B 3
3. 压力连接？
螺纹软管夹连接器，用于6/4 mm软管 4 0
螺纹软管夹连接器，用于8/6 mm软管 4 1
4. 信号输出（仅压力端口I）？
无信号输出 0
电流输出：0-20 mA线性3线 A
电压输出：0-10 V DC线性3线 C
电流输出：4-20 mA线性3线 P
5. 电源电压？
标称24 V DC / AC（12-32 V DC / AC工作） 选K
6. 显示和限位开关输出？
3½位LED显示屏； 2组无电压继电器触点 3
3½位LED显示屏； 2个固态开关输出 6
7. 电气连接？
M12圆壳多针连接器 选M
8. 安装方式？
后部固定孔（标准） 0
壁挂式安装 Wrapper
| 常见型号： | |
| 德国Fischer系列DE44压力变送器DE445782P86KWDMWU1514
德国Fischer系列DE44差压变送器DE44-5882416KWCMWU1132 德国Fischer系列DE44差压变送器DE4457B4P86KWDLWS0502 德国Fischer系列DE44压力变送器DE445782P86KWDMWU1514 |
|
资料链接：
https://www.istec.com/wp-content/uploads/2013/08/fischer_de44_instruction_manual2.pdf
