FISCHER产品介绍
| DS11系列介绍 |
|
| 产品大类 | 压力传感器（Differential pressure measuring and switching device） |
| 参数 |
|
|
|
测量范围 |
|
|
测量膜片 |
|
|
压力室 |
|
|
过程连接 |
|
|
开关元件 |
|
|
电气连接 |
|
|
外壳防护等级 |
|
|
组装方式 |

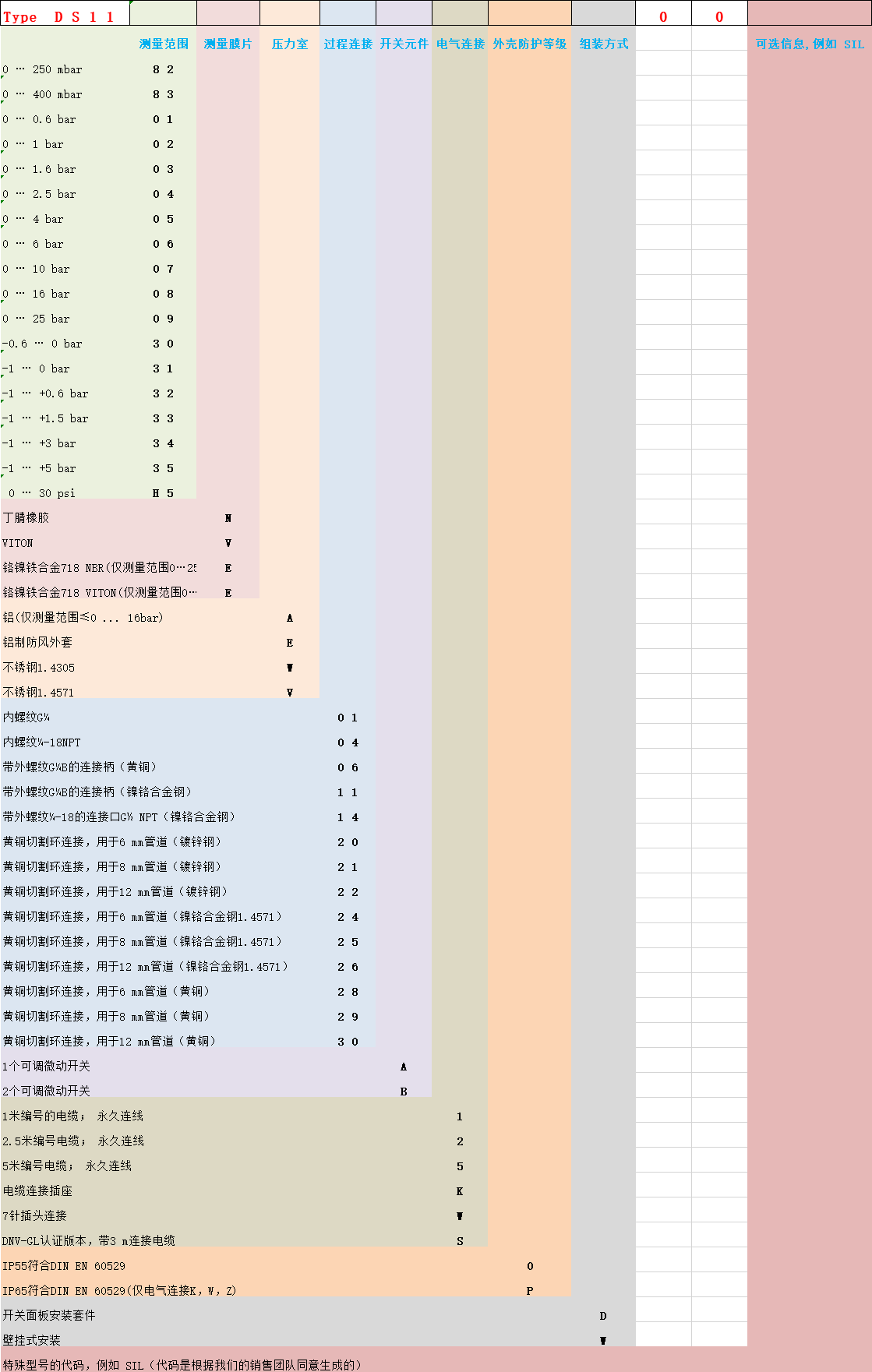

| 型号解析： | |
|
|
DS11系列选型问题：
1. 测量范围是多少？
0 … 250 mbar 选8 2
0 … 400 mbar 选8 3
0 … 0.6 bar 选0 1
0 … 1 bar 选0 2
0 … 1.6 bar 选0 3
0 … 2.5 bar 选0 4
0 … 4 bar 选0 5
0 … 6 bar 选0 6
0 … 10 bar 选0 7
0 … 16 bar 选0 8
0 … 25 bar 选0 9
-0.6 … 0 bar 选3 0
-1 … 0 bar 选3 1
-1 … +0.6 bar 选3 2
-1 … +1.5 bar 选3 3
-1 … +3 bar 选3 4
-1 … +5 bar 选3 5
0 … 30 psi 选H 5
2. 测量膜片？
丁腈橡胶 N
VITON V
铬镍铁合金718 NBR(仅测量范围0…25bar) E
铬镍铁合金718 VITON(仅测量范围0…25bar) E
3. 压力室？
铝(仅测量范围≤0 ... 16bar) A
铝制防风外套 E
不锈钢1.4305 W
不锈钢1.4571 V
4. 过程连接？
内螺纹G¼ 选0 1
内螺纹¼-18NPT 选0 4
带外螺纹G¼B的连接柄（黄铜） 选0 6
带外螺纹G¼B的连接柄（镍铬合金钢） 选1 1
带外螺纹¼-18的连接口G½ NPT（镍铬合金钢） 选1 4
黄铜切割环连接，用于6 mm管道（镀锌钢） 选2 0
黄铜切割环连接，用于8 mm管道（镀锌钢） 选2 1
黄铜切割环连接，用于12 mm管道（镀锌钢） 选2 2
黄铜切割环连接，用于6 mm管道（镍铬合金钢1.4571） 选2 4
黄铜切割环连接，用于8 mm管道（镍铬合金钢1.4571） 选2 5
黄铜切割环连接，用于12 mm管道（镍铬合金钢1.4571） 选2 6
黄铜切割环连接，用于6 mm管道（黄铜） 选2 8
黄铜切割环连接，用于8 mm管道（黄铜） 选2 9
黄铜切割环连接，用于12 mm管道（黄铜） 选3 0
5. 开关元件？
1个可调微动开关 选A
2个可调微动开关 选B
6. 电气连接?
1米编号的电缆； 永久连线 选1
2.5米编号电缆； 永久连线 选2
5米编号电缆； 永久连线 选5
电缆连接插座 选K
7针插头连接 选W
DNV-GL认证版本，带3 m连接电缆 选S
7. 外壳防护等级?
IP55符合DIN EN 60529 选0
IP65符合DIN EN 60529(仅电气连接K，W，Z) 选P
8. 组装方式？
开关面板安装套件 选D
壁挂式安装 选W
9. 可选信息，例如 SIL
特殊型号的代码，例如 SIL.该代码是根据我们的销售团队同意生成的。
| 常见型号： | |
| 德国Fischer系列DS11压力传感器DS1102VDYYBKYY00D0544
德国Fischer系列DS11压力传感器DS1103VAYYB1YT00D0099 德国Fischer系列DS11压力传感器DS1103VA25B1D099 德国Fischer系列DS11压力传感器DS1106VA22B1 |
|
资料链接：
https://www.istec.com/wp-content/uploads/2017/07/fischer-DS11-instruction-manual.pdf

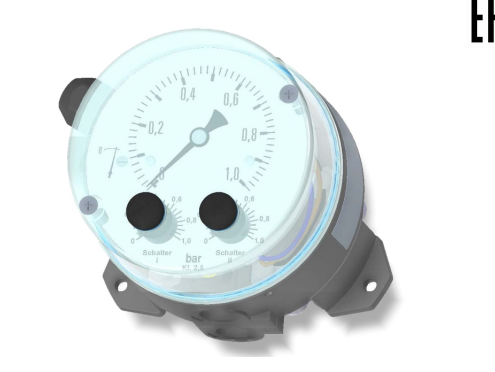

图片：
