FISCHER产品介绍
| DE28系列介绍 |
|
| 产品大类 | 压力测试单元（Differential pressure transmitter） |
| 参数 |
|
|
|
测量范围 |
|
|
测量系统 |
|
|
过程连接 |
|
|
电气连接 |
|
|
输出信号 |
|
|
工作电压 |
|
|
批准版本 |
|
|
外壳防护等级 |
|
|
设备规格 |

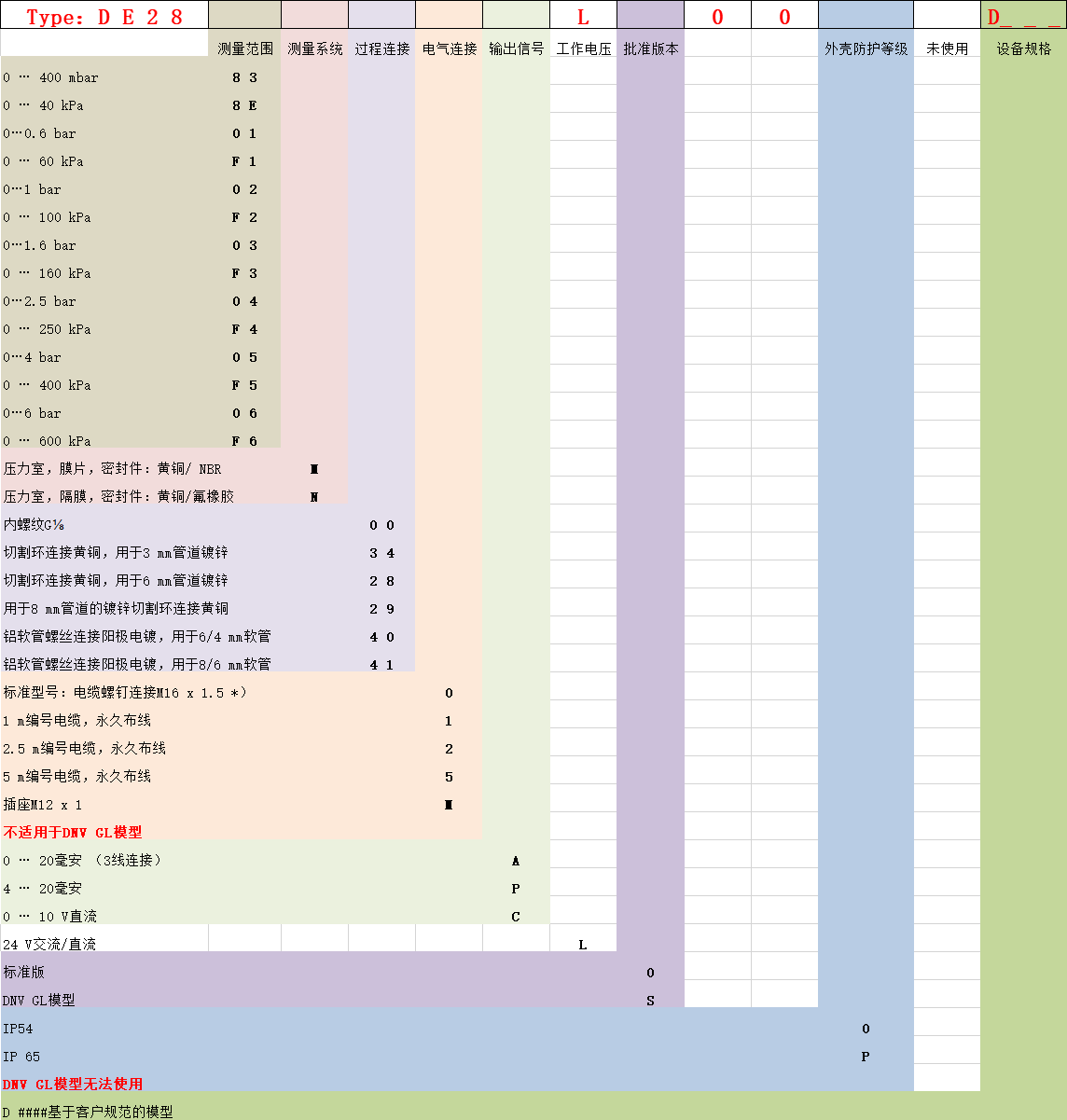

| 型号解析： | |
|
|
DE28系列选型问题：
1. 测量范围是多少？
0 … 400 mbar 8 3
0 … 40 kPa 8 E
0…0.6 bar 0 1
0 … 60 kPa F 1
0…1 bar 0 2
0 … 100 kPa F 2
0…1.6 bar 0 3
0 … 160 kPa F 3
0…2.5 bar 0 4
0 … 250 kPa F 4
0…4 bar 0 5
0 … 400 kPa F 5
0…6 bar 0 6
0 … 600 kPa F 6
2. 测量系统？
压力室，膜片，密封件：黄铜/ NBR M
压力室，隔膜，密封件：黄铜/氟橡胶 N
3. 过程连接？
内螺纹G⅛ 0 0
切割环连接黄铜，用于3 mm管道镀锌 3 4
切割环连接黄铜，用于6 mm管道镀锌 2 8
用于8 mm管道的镀锌切割环连接黄铜 2 9
铝软管螺丝连接阳极电镀，用于6/4 mm软管 4 0
铝软管螺丝连接阳极电镀，用于8/6 mm软管 4 1
4. 电气连接？
标准型号：电缆螺钉连接M16 x 1.5 *） 0
1 m编号电缆，永久布线 1
2.5 m编号电缆，永久布线 2
5 m编号电缆，永久布线 5
插座M12 x 1 M
不适用于DNV GL模型
5. 输出信号？
0 … 20毫安 （3线连接） A
4 … 20毫安 P
0 … 10 V直流 C
6. 工作电压?
24 V交流/直流
7. 批准版本?
标准版 0
DNV GL模型 S
8. 外壳防护等级？
IP54 0
IP 65 P
DNV GL模型无法使用 S
9. 设备规格？
D ####基于客户规范的模型
| 常见型号： | |
| 德国Fischer系列DE28压力传感器DE2883MM000ALO00P
德国Fischer系列DE28压力传感器DE28F1MM000ALO00P 德国Fischer系列DE28压力传感器DE2804MM000ALO00P 德国Fischer系列DE28压力传感器DE28F6MM000ALO00P |
|
资料链接：
https://www.istec.com/wp-content/uploads/2013/08/fischer_de28_product_sheet.pdf

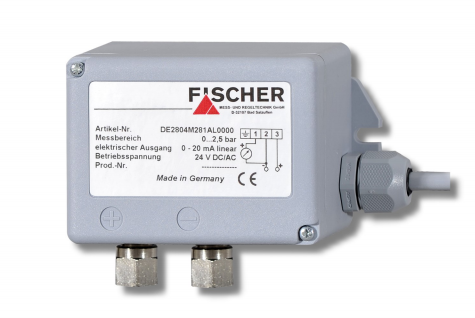

图片：
