FISCHER产品介绍
| DE45系列介绍 |
|
| 产品大类 | 压力变送器 Transmitter |
| 参数 |
|
|
|
测量范围 |
|
|
压力连接 |
|
|
信号输出 |
|
|
电源电压 |
|
|
测量单位 |
|
|
显示和开关元件 |
|
|
电气连接 |
|
|
安装方式 |

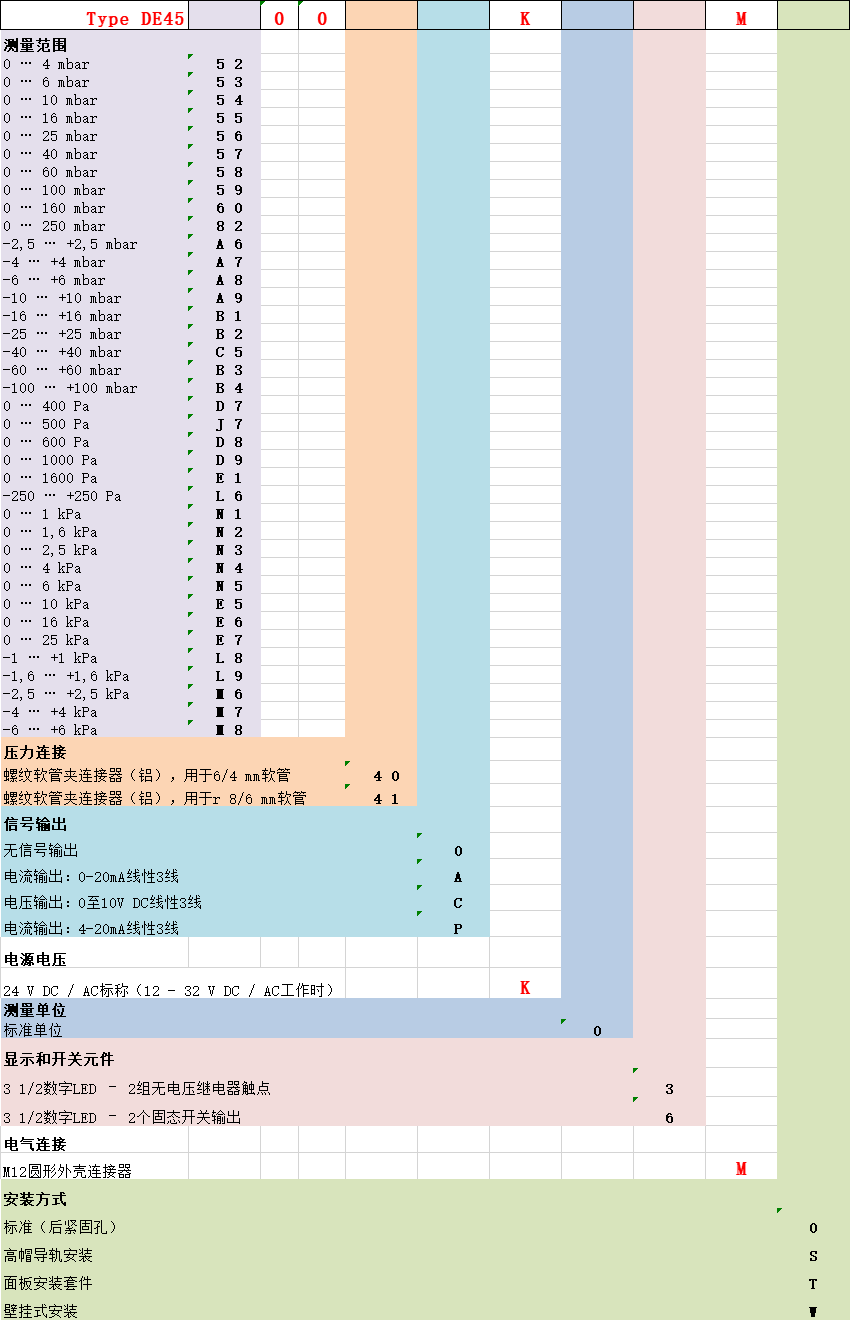

| 型号解析： | |
|
|
DE45系列选型问题：
1. 测量范围是多少？
0 … 4 mbar 5 2
0 … 6 mbar 5 3
0 … 10 mbar 5 4
0 … 16 mbar 5 5
0 … 25 mbar 5 6
0 … 40 mbar 5 7
0 … 60 mbar 5 8
0 … 100 mbar 5 9
0 … 160 mbar 6 0
0 … 250 mbar 8 2
-2,5 … +2,5 mbar A 6
-4 … +4 mbar A 7
-6 … +6 mbar A 8
-10 … +10 mbar A 9
-16 … +16 mbar B 1
-25 … +25 mbar B 2
-40 … +40 mbar C 5
-60 … +60 mbar B 3
-100 … +100 mbar B 4
0 … 400 Pa D 7
0 … 500 Pa J 7
0 … 600 Pa D 8
0 … 1000 Pa D 9
0 … 1600 Pa E 1
-250 … +250 Pa L 6
0 … 1 kPa N 1
0 … 1,6 kPa N 2
0 … 2,5 kPa N 3
0 … 4 kPa N 4
0 … 6 kPa N 5
0 … 10 kPa E 5
0 … 16 kPa E 6
0 … 25 kPa E 7
-1 … +1 kPa L 8
-1,6 … +1,6 kPa L 9
-2,5 … +2,5 kPa M 6
-4 … +4 kPa M 7
-6 … +6 kPa M 8
2. 压力连接是？
螺纹软管夹连接器（铝），用于6/4 mm软管 40
螺纹软管夹连接器（铝），用于r 8/6 mm软管 41
3. 信号输出是多少？
无信号输出 0
电流输出：0-20mA线性3线 A
电压输出：0至10V DC线性3线 C
电流输出：4-20mA线性3线 P
4. 电源电压多少？
24 V DC / AC标称（12 - 32 V DC / AC工作时） K
5. 测量单位？
标准单位 0
6. 显示和开关元件是？
3 1/2数字LED – 2组无电压继电器触点 3
3 1/2数字LED – 2个固态开关输出 6
7. 电气连接多少?
M12圆形外壳连接器 M
8. 安装方式？
标准（后紧固孔） 0
高帽导轨安装 S
面板安装套件 T
壁挂式安装 W
| 常见型号： | |
| 德国Fischer系列DE差压变送器DE45E100400K03MW
德国Fischer系列DE差压变送器DE45N300400K03MW 德国Fischer系列DE差压变送器DE45N500400K03MW 德国Fischer系列DE差压变送器DE45D800400K03MW |
|
资料链接：
https://www.istec.com/wp-content/uploads/2013/08/fischer_de45_instruction_manual.pdf

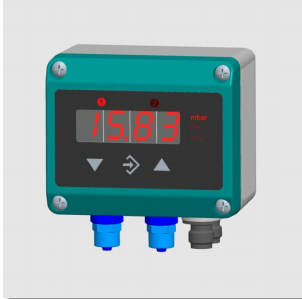

图片：
