FISCHER产品介绍
| DE25系列介绍 |
|
| 产品大类 | 压力传感器（ Digital differential pressure transmitter） |
| 参数 |
|
|
|
测量范围 |
|
|
特性曲线偏差（相对压力） |
|
|
过程连接 |
|
|
输出信号 |
|
|
工作电压 |
|
|
电气连接 |
|
|
部件 |

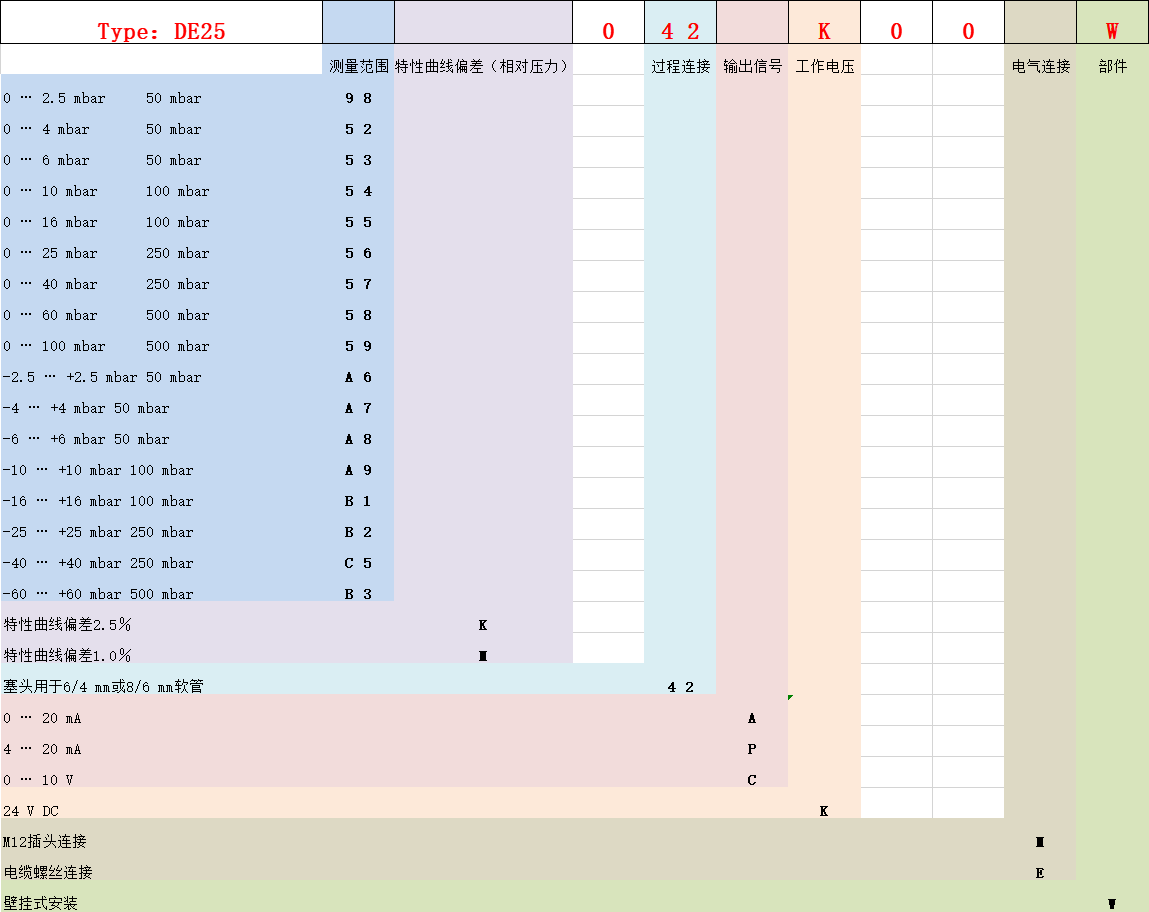

| 型号解析： | |
|
|
DE25系列选型问题：
1. 测量范围是多少？
0 … 2.5 mbar 50 mbar 9 3
0 … 4 mbar 50 mbar 5 2
0 … 6 mbar 50 mbar 5 3
0 … 10 mbar 100 mbar 5 4
0 … 16 mbar 100 mbar 5 5
0 … 25 mbar 250 mbar 5 6
0 … 40 mbar 250 mbar 5 7
0 … 60 mbar 500 mbar 5 8
0 … 100 mbar 500 mbar 5 9
-2.5 … +2.5 mbar 50 mbar A 6
-4 … +4 mbar 50 mbar A 7
-6 … +6 mbar 50 mbar A 8
-10 … +10 mbar 100 mbar A 9
-16 … +16 mbar 100 mbar B 1
-25 … +25 mbar 250 mbar B 2
-40 … +40 mbar 250 mbar C 5
-60 … +60 mbar 500 mbar B 3
2. 特性曲线偏差（相对压力）？
特性曲线偏差2.5％ K
特性曲线偏差1.0％ M
3. 过程连接？
塞头用于6/4 mm或8/6 mm软管 4 2
4. 工作电压？
24 V DC 0
5. 输出信号？
0 … 20毫安 A
4 … 20毫安 P
0 … 10 V直流 C
6. 电气连接?
M12插头连接 M
电缆螺丝连接 E
7. 部件？
壁挂式安装 W
| 常见型号： | |
| 德国Fischer系列DE25压力传感器DE2598K042AK00MW
德国Fischer系列DE25压力传感器DE2552K042AK00MW 德国Fischer系列DE25压力传感器DE25A6K042AK00MW 德国Fischer系列DE25压力传感器DE25B3K042AK00MW |
|
资料链接：
https://www.istec.com/wp-content/uploads/2017/07/fischer-DE25-instruction-manual.pdf

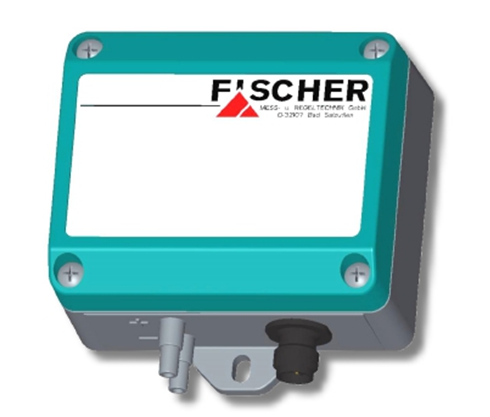

图片：
