FISCHER产品介绍
| DE38系列介绍 |
|
| 产品大类 | 压力传感器（Digital Differential Pressure Transmitter） |
| 参数 |
|
|
|
测量范围 |
|
|
测量系统 |
|
|
过程连接 |
|
|
输出信号（3线电路） |
|
|
电源电压 |
|
|
测量单位 |
|
|
电气连接 |
|
|
安装方式 |

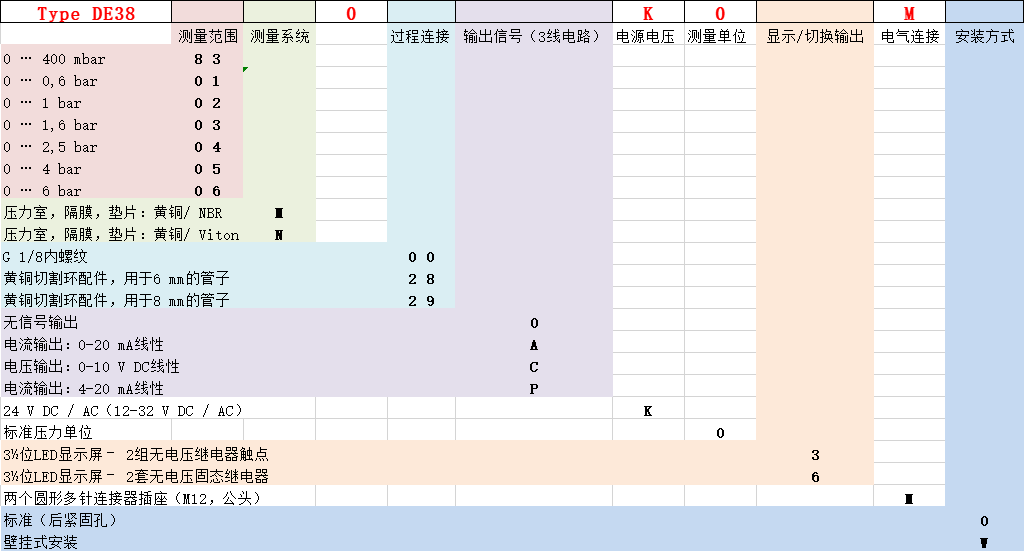

| 型号解析： | |
|
|
DE38系列选型问题：
1. 测量范围多少？
0 … 400 mbar 8 3
0 … 0,6 bar 0 1
0 … 1 bar 0 2
0 … 1,6 bar 0 3
0 … 2,5 bar 0 4
0 … 4 bar 0 5
0 … 6 bar 0 6
2. 测量系统？
压力室，隔膜，垫片：黄铜/ NBR M
压力室，隔膜，垫片：黄铜/ Viton N
3. 过程连接？
G 1/8内螺纹 0 0
黄铜切割环配件，用于6 mm的管子 2 8
黄铜切割环配件，用于8 mm的管子 2 9
4. 输出信号（3线电路）？
无信号输出 0
电流输出：0-20 mA线性 A
电压输出：0-10 V DC线性 C
电流输出：4-20 mA线性 P
5. 电源电压？
标称24 V DC / AC（12-32 V DC / AC工作） 选K
6. 测量单位？
标准压力单位 0
7. 显示/切换输出？
3½位LED显示屏– 2组无电压继电器触点 3
3½位LED显示屏– 2套无电压固态继电器 6
8. 电气连接？
两个圆形多针连接器插座（M12，公头） M
9. 安装方式？
后部固定孔（标准） 0
壁挂式安装 W
| 常见型号： | |
| 德国Fischer系列DE38压力传感器DE3883M0000K03MO
德国Fischer系列DE38压力传感器DE3883M028AK03MO 德国Fischer系列DE38压力传感器DE3883M029CK03MO 德国Fischer系列DE38压力传感器DE3883M029PK03MO |
|
资料链接：
https://www.istec.com/wp-content/uploads/2013/08/fischer_de38_instruction_manual2.pdf

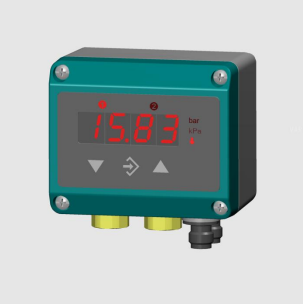

图片：
