FISCHER产品介绍
| DE39系列介绍 |
|
| 产品大类 | 压力传感器（Digital Differential Pressure Transmitter） |
| 参数 |
|
|
|
测量范围 |
|
|
测量系统设计 |
|
|
Approval variants |
|
|
压力连接 |
|
|
电气输出信号 |
|
|
工作电压 |
|
|
测量单位 |
|
|
测量值显示/接触元件 |
|
|
电气连接 |
|
|
组装选项 |

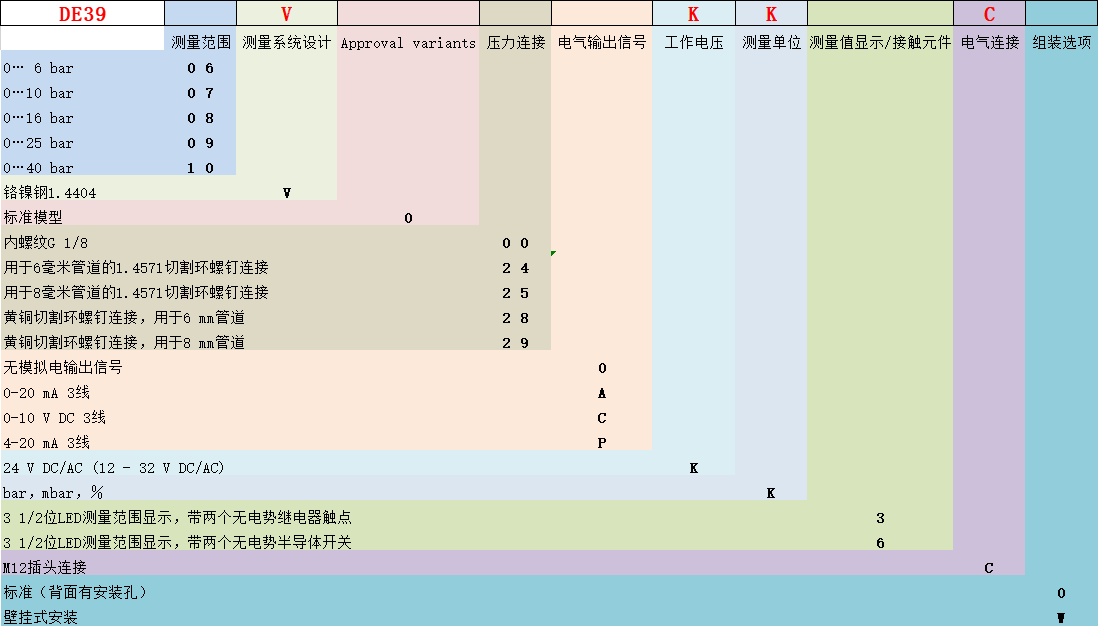

| 型号解析： | |
|
|
DE39系列选型问题：
1. 测量范围多少？
0…6 bar 0 6
0…10 bar 0 7
0…16 bar 0 8
0…25 bar 0 9
0…40 bar 1 0
2. 测量系统设计？
铬镍钢1.4404 V
3. Approval variants？
标准模型 0
4. 压力连接？
G 1/8内螺纹 0 0
用于6毫米管道的1.4571切割环螺钉连接 2 4
用于8毫米管道的1.4571切割环螺钉连接 2 5
黄铜切割环配件，用于6 mm的管子 2 8
黄铜切割环配件，用于8 mm的管子 2 9
5. 电气输出信号？
无模拟电输出信号 0
电流输出：0-20 mA线性3线 A
电压输出：0-10 V DC线性3线 C
电流输出：4-20 mA线性3线 P
6. 电源电压？
标称24 V DC / AC（12-32 V DC / AC工作） K
7. 测量单位？
bar，mbar，％ K
8. 测量值显示/接触元件？
3½位LED显示屏– 2组无电压继电器触点 3
3½位LED显示屏– 2套无电压固态继电器 6
9. 电气连接？
M12插头连接 C
10. 安装方式？
后部固定孔（标准） 0
壁挂式安装 W
| 常见型号： | |
| 德国Fischer系列DE39压力传感器DE3906V0000KK3CO
德国Fischer系列DE39压力传感器DE3907V0240KK3CO 德国Fischer系列DE39压力传感器DE3908V000AKK3CO 德国Fischer系列DE39压力传感器DE3909V0290KK3CO |
|
资料链接：
https://www.fischermesstechnik.de/sites/default/files/DB_EN_DE39_1903.pdf
